Painéis de Acesso Circulares em Aço: Dimensionamento, Instalação e Seleção para Especificadores

A maioria das aberturas de manutenção são quadradas, mas os vazios atrás delas não são. Os dutos seguem caminhos circulares, as lajes de concreto são perfuradas em círculos e muitas salas de fábrica têm superfícies de parede curvas nas quais um painel retangular simplesmente não fica nivelado. Um painel de acesso circular em aço é a resposta direta a essa incompatibilidade de geometria. Fornece uma abertura limpa e selada que pode ser aberta e fechada sem distorcer o teto ou a parede circundante. A verdadeira decisão de compra não é o formato em si, mas o diâmetro, o design da moldura, o tipo de trava e como o painel será vedado no acabamento circundante. Errar nesses quatro detalhes geralmente significa uma segunda visita ao local, uma abertura que não funciona ou uma lacuna visível que precisa ser corrigida.

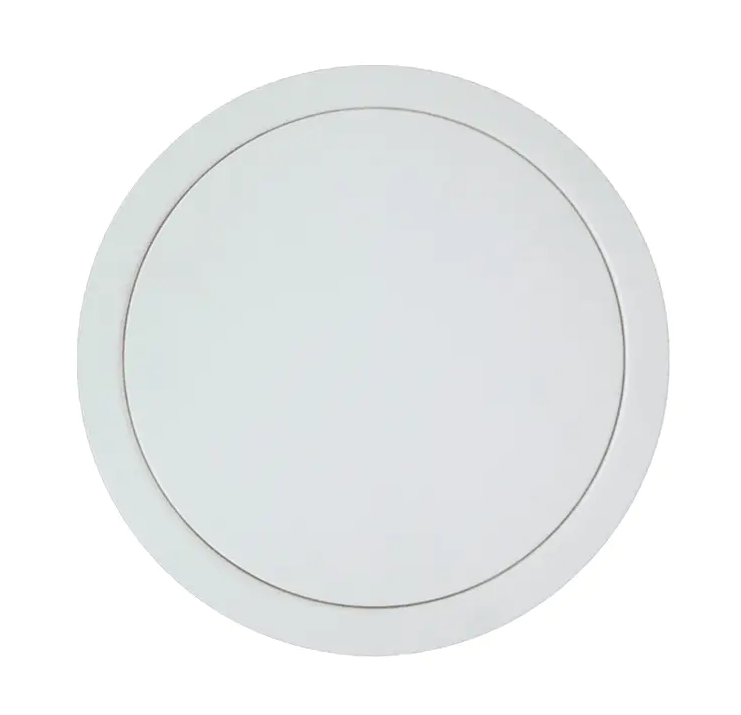

Painel de acesso circular de aço para manutenção de teto e drywall Este painel redondo alinha-se com dutos e aberturas circulares, reduzindo o trabalho de transição. O acabamento com revestimento em pó e as tiras de vedação garantem uma abertura limpa e selada. Ver Produto →

Por que especificar um painel de aço circular em vez de retangular

Uma abertura circular distribui a carga uniformemente em torno de seu perímetro, evitando de forma clara as concentrações de tensão que se desenvolvem nos cantos de 90 graus de um recorte retangular. Em um teto, isso significa que é menos provável que o painel induza rachaduras finas na placa de gesso à medida que o edifício assenta. Em um invólucro de duto ou tubulação, um painel redondo reduz a quantidade de trabalho de transição necessário porque se alinha naturalmente com o serviço redondo ao qual se destina a acessar.

A gama de aplicações vai além dos tetos. Serviços propensos à corrosão em porões, caixas de válvulas em salas de fábrica e linhas de resíduos atrás de paredes se beneficiam de um ponto de acesso circular que pode ser vedado com uma gaxeta. A geometria redonda também facilita a pintura e o reboco, porque a borda cortada não tem ângulo difícil de preparar.

A vantagem do aço

O aço é a escolha de material padrão quando o painel enfrenta contato físico repetido. Uma porta de aço laminado a frio mantém sua forma melhor do que uma liga macia e retém os parafusos de forma mais consistente. Uma camada de pó ou acabamento galvanizado protege o aço em ambientes úmidos e empoeirados encontrados em salas de fábrica, porões e poços de serviços públicos. Para uso extra-pesado, um painel de acesso galvanizado para serviço pesado adiciona espessura da porta e uma moldura reforçada que resiste à distorção sob carga.

Painel de acesso de aço galvanizado para serviços pesados para ambientes difíceis Construído em aço galvanizado de 2 mm, este painel resiste à corrosão e distorção, tornando-o adequado para acesso frequente em salas de fábrica, porões e poços. Ver Produto →

Especificações principais a serem verificadas antes de fazer o pedido

Três valores definem um painel de acesso circular: diâmetro nominal, estilo de moldura e tipo de trava. O diâmetro nominal é o tamanho do painel indicado pelo fabricante, enquanto a abertura áspera que você corta no substrato circundante é normalmente um pouco maior. Sempre verifique as dimensões de abertura recomendadas pelo fabricante, em vez de confiar apenas na etiqueta. Uma referência útil está disponível neste tamanho do painel de acesso e guia de dimensões .

A tabela mostra pontos de ancoragem típicos, mas a tolerância aproximada de abertura real é um detalhe de especificação. Uma moldura com cercadura esconde um corte mais largo, enquanto uma moldura nivelada requer uma borda mais limpa e uma abertura mais precisa. Se a abertura áspera for muito grande, a moldura não ficará nivelada e a trava poderá emperrar. Se a abertura aproximada for muito pequena, a borda da moldura não será coberta e permanecerá uma lacuna visível. Se você estiver trabalhando com placa de gesso ou gesso, revise o procedimento de preparação recomendado neste guia de instalação de gesso e gesso antes de cortar.

Decisões de estruturar, travar e finalizar que afetam o desempenho a longo prazo

Estilos de moldura

A moldura determina a rapidez com que um painel desaparece na superfície. Uma moldura com cercadura ou flange cobre a borda cortada na maioria das aplicações de teto e é tolerante a cortes ligeiramente irregulares. Uma moldura embutida proporciona um acabamento quase nivelado em gesso cartonado, mas exige moldura e acabamento mais cuidadosos. Também reduz o metal visível, o que é importante em hospitais e hotéis onde o acabamento deve parecer contínuo. Uma moldura montada na superfície é a opção de retrofit rápida, embora se projete mais longe da parede e seja menos adequada onde a estética é importante.

Tipos de trava

A seleção de trava controla quem pode acessar o espaço facilmente. As travas de pressão são ideais para manutenção de rotina onde nenhuma chave é necessária. Eles também funcionam bem em painéis de teto que são abertos por baixo com um gancho ou almofada. As fechaduras com chave protegem áreas públicas, como hotéis, hospitais e centros comerciais. As fechaduras econômicas são aceitáveis ​​para inspeções pouco frequentes de dutos, mas não oferecem segurança real. Para painéis circulares, alguns designs de trava são restringidos pela curva da porta, portanto confirme as opções de trava do produto antes de finalizar sua especificação.

Acabamento de superfície

O aço com revestimento em pó é o padrão para painéis internos e está disponível em uma ampla gama de cores. O aço galvanizado ou zincado é mais apropriado onde há presença de umidade. Em aplicações de controle de fumaça ou resistentes ao fogo, o acabamento deve corresponder à configuração testada do sistema, uma vez que um revestimento não aprovado pode afetar o desempenho do painel sob calor.

Painéis circulares corta-fogo: o que verificar

Um painel circular de aço resistente ao fogo é uma especificação legítima, mas deve ser testado como um painel circular. Você não deve avaliar uma classificação de incêndio para um painel retangular e presumir que a mesma classificação se aplica a um produto redondo. Solicite o relatório do teste de incêndio, anote o conjunto de parede ou teto em que foi testado e confirme o diâmetro testado. Se o relatório de teste listar apenas 300 mm e você precisar de 450 mm, o certificado poderá não se estender ao seu tamanho.

Em projetos de saúde e hoteleiros, painéis de acesso resistentes ao fogo são frequentemente necessários em paredes de corredores e tetos de poços. Um painel de aço resistente ao fogo com painel de acesso em aço resistente ao fogo geralmente é construído com placa resistente ao fogo, uma estrutura de bitola mais pesada e uma trava que permanece fechada sob pressão. Se o seu projeto exigir um desempenho específico contra incêndio, especifique o padrão de teste e não confie em uma descrição geral do produto. Os códigos de incêndio geralmente exigem um sinal claro indicando a classificação do painel, portanto, planeje uma etiqueta adesiva ou uma pequena placa.

Painel de acesso com classificação de fogo para aplicações em parede e teto Projetado com moldura galvanizada de 5mm e trava de mola, este painel atende às necessidades de segurança contra incêndio em corredores e poços, exigindo instalação adequada e rotulagem clara. Ver Produto →

Instalação em drywall, gesso e tetos falsos

A instalação adequada é o que separa um painel de acesso funcional de um problema recorrente. A sequência é simples:

1. Marque o centro e o diâmetro da abertura no substrato.
2. Corte o furo com uma serra copo ou lâmina que corresponda ao diâmetro do painel.
3. Remova os detritos soltos e verifique se há folga na abertura.
4. Insira a moldura do painel e verifique o nível e o prumo.
5. Fixe a moldura ao substrato com os furos fornecidos.
6. Sele o perímetro com um selante aprovado se o espaço exigir estanqueidade ou controle de umidade.
7. Teste a porta, a trava e a dobradiça antes de concluir o acabamento circundante.

Cada etapa é importante. Uma fixação muito apertada pode distorcer uma estrutura de aço fina; aquele que está muito solto deixa brincar na porta. Em tetos falsos instalar um suporte rígido atrás do painel. A placa do teto por si só não suportará o peso de um painel de aço, e um painel que seja aparafusado apenas a uma placa irá ceder e desalinhar dentro de meses. Esta etapa é comumente ignorada, embora seja a que mais frequentemente causa uma chamada de garantia.

Se o painel estiver exposto a água ou condensação, aplique um selante aprovado ao redor da borda da moldura. Isso evita que o ar úmido entre no vazio e protege o aço da corrosão. Os painéis das áreas sanitárias também beneficiam de uma junta de célula fechada na porta, o que reduz as fugas de ar e ajuda a manter os odores contidos.

Considerações de aquisição para atacadistas e especificadores

Ao adquirir painéis de acesso circulares de aço para um projeto ou inventário de distribuição, verifique os seguintes detalhes por escrito:

• Especificação do material: aço laminado a frio, aço galvanizado ou aço inoxidável.
• Espessura da porta: 1,0 mm é padrão; 1,2 mm é resistente.
• Revestimento: cor de revestimento em pó, zincagem ou aço descoberto.
• Tipo de trava e configuração de dobradiça, incluindo direção de abertura.
• Compatibilidade de substratos: drywall, gesso, alvenaria ou teto falso.
• Quantidade mínima do pedido, prazo de entrega e tolerâncias aceitas.

Colocá-los em uma especificação escrita torna possível comparar as cotações em bases iguais. Para compradores atacadistas, solicite amostras físicas antes de fazer um pedido de contêiner. Inspecione a costura de solda na moldura, feche e abra a porta algumas vezes e compare as dimensões aproximadas da abertura indicadas com o painel real. É mais fácil responsabilizar uma fábrica que publica um padrão claro de controle de qualidade do que uma que apenas envia um catálogo.

Quando um projeto requer um diâmetro personalizado, verifique a gama de ferramentas do fabricante antes de confirmar. Uma fábrica com uma linha de painéis circulares estabelecida geralmente pode lidar com um diâmetro específico com um prazo de entrega relativamente curto. Se o diâmetro for incomum, pergunte sobre a quantidade mínima do pedido, pois o custo do ferramental pode ter que ser distribuído pelo pedido.

O melhor painel de acesso circular em aço não é aquele com maior diâmetro ou fecho mais elaborado. É aquele que combina com a abertura que você tem, com o material que você está cortando e com as pessoas que irão utilizá-lo. Verifique a classificação de incêndio testada, confirme as dimensões exatas do corte e encomende uma porta séria que manterá sua forma após a entrega do edifício.
