Guia de painel de acesso retangular: tamanhos, materiais e dicas de instalação

Um painel de acesso retangular é um dos cavalos de batalha silenciosos da construção moderna. Ele fica nivelado com uma parede ou teto, quase não chama a atenção e, um dia, evita que uma equipe de manutenção faça um furo em uma superfície acabada apenas para alcançar uma válvula, um amortecedor ou uma caixa de junção. Fabricamos esses painéis desde 2005, e as perguntas que ouvimos de compradores, empreiteiros e engenheiros são notavelmente consistentes: de que tamanho preciso, que material devo escolher, ele precisa ser resistente ao fogo e como ele realmente entra?

Este guia responde a essas perguntas em linguagem simples. Quer você seja um importador criando um catálogo, um empreiteiro que define o preço de uma adaptação de um hotel ou um engenheiro que verifica uma especificação, os mesmos princípios se aplicam. Acerte a moldura, a folha do painel e o tamanho da abertura e o resto do trabalho correrá sem problemas.

O que é um painel de acesso retangular?

Na sua forma mais simples, um painel de acesso retangular é uma abertura emoldurada com porta articulada, deslizante ou removível que dá acesso controlado a serviços prediais ocultos. O retângulo domina o trabalho de parede e teto porque segue os módulos em que são instalados drywall, gesso cartonado e forro falso.

Cada painel, por mais simples que pareça, se resume a cinco partes:

• Uma moldura fixada na parede, teto ou duto.
• Uma porta ou folha, que pode ser de metal maciço, placa de gesso ou compósito.
• Um sistema de dobradiças, oculto, estilo piano ou totalmente removível.
• Uma fechadura ou trinco, desde uma fechadura básica até uma fechadura com chave.
• Componentes de vedação, como tiras intumescentes, juntas acústicas ou vedações contra umidade.

Duas famílias são mais importantes na prática. Os painéis montados na superfície ficam na face acabada e são ideais para trabalhos de retrofit. Painéis ocultos, muitas vezes descritos como molduras ou molduras com cercadura, são rebocados ou embutidos de modo que apenas uma fina linha de sombra permaneça visível. Ambos são produzidos como unidades retangulares padrão em uma ampla variedade de tamanhos de abertura.

Escolhendo o material certo

A seleção do material determina o peso, a durabilidade, o custo e o comportamento do painel em um compartimento contra incêndio ou em uma sala úmida. A tabela abaixo resume as quatro opções que fornecemos com mais frequência para compradores atacadistas e de projetos.

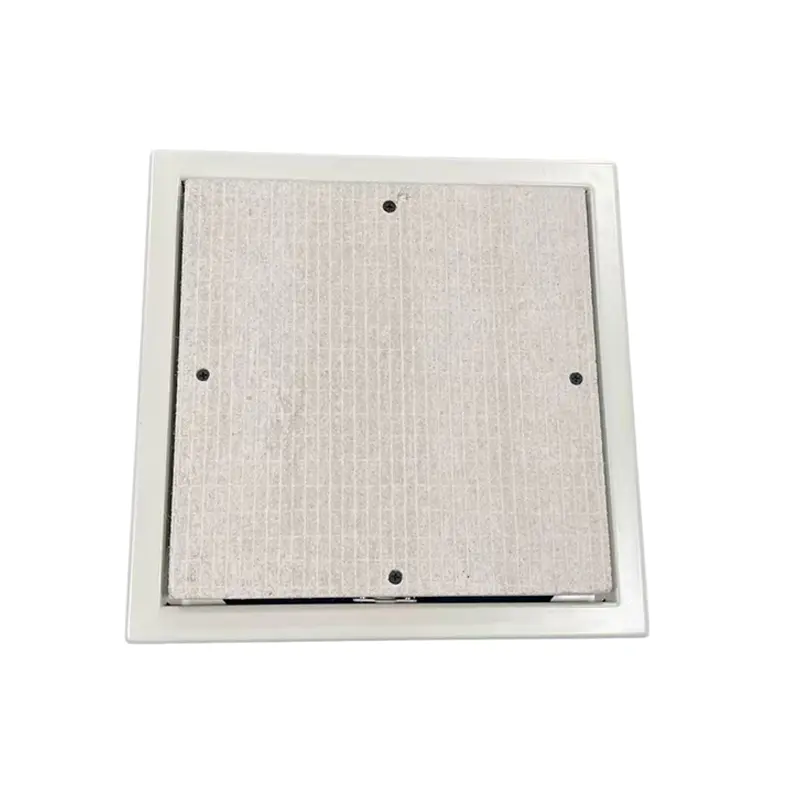

Porta de acesso SS-AP001 Porta de acesso de vendas quentes SS-AP001 Finlândia Ver Produto →

O aço continua sendo a escolha padrão para trabalhos comerciais porque aceita revestimento em pó, mantém uma trava confiável e pode ser incorporado em um conjunto de incêndio testado. O alumínio vence onde o peso, a resistência à corrosão ou um acabamento arquitetônico limpo são mais importantes. Se você está comparando esses dois, nosso detalhamento técnico de painéis de acesso de aço versus alumínio abrange bitola, revestimentos, comportamento de carga e custo por unidade em detalhes.

Dimensionando um painel de acesso retangular

O tamanho é onde a maioria dos projetos erra, e quase sempre pelo mesmo motivo: o painel é escolhido antes de alguém medir o equipamento que deve passar por ele. Um painel de acesso não é um revestimento decorativo. Tem que admitir uma mão humana, uma ferramenta, um filtro ou todo um conjunto de bomba, e tem que deixar espaço suficiente para que o item se mova quando estiver dentro.

Trabalhe com estes pontos antes de definir um tamanho:

1. Meça o componente mais largo e mais alto que deve passar pela abertura e, em seguida, adicione folga de trabalho em todos os lados.
2. Verifique a profundidade atrás da face acabada, incluindo isolamento, pinos e quaisquer dutos próximos à superfície.
3. Confirme o tamanho da abertura estrutural, não o tamanho da face visível, porque as molduras diferem entre os modelos montados na superfície e ocultos.
4. Decida a direção de abertura ou elevação da porta e certifique-se de que nada a bloqueie.
5. Registre a construção da parede ou do teto, pois a espessura do gesso altera o relevo final.

Os tamanhos retangulares padrão atendem à maioria das necessidades, mas projetos com tolerâncias restritas geralmente resultam em uma unidade personalizada. Nossa página de referência em tamanhos e dimensões do painel de acesso estabelece os módulos comuns, faixas de tolerância e valores de abertura estrutural com os quais trabalhamos na produção.

Avaliações de incêndio, acústica e umidade

Uma vez definidos o tamanho e o material, três questões de desempenho decidem a especificação final.

Desempenho de fogo

Um painel de acesso resistente ao fogo não é simplesmente um painel de aço com um certificado anexado. Depende da estrutura, da vedação intumescente, da dobradiça e da trava e do substrato em que está instalado - todos testados juntos como um sistema. Os painéis classificados para um compartimento de uma hora não terão esse desempenho se forem instalados em uma parede não testada ou se a vedação for danificada durante o reboco. Guarde os documentos de certificação junto com o arquivo do projeto, pois o controle predial irá solicitá-los.

Painel de acesso com classificação de fogo SS-AP111 NOVO DESIGN DE PAINEL DE ACESSO AVALIADO CONTRA INCÊNDIO Ver Produto →

Desempenho acústico

Painéis com classificação acústica são importantes em hotéis, hospitais e blocos residenciais, onde um painel acima da porta de um quarto pode desfazer silenciosamente o desempenho de uma divisória inteira. Procure uma junta de vedação ao redor da estrutura e um núcleo sólido ou cheio de minerais, em vez de uma folha oca.

Umidade e higiene

Em banheiros, cozinhas e salas de plantas, escolha um núcleo resistente à umidade ou uma folha metálica revestida. Para projetos de saúde, superfícies lisas e fáceis de limpar e um mecanismo de trava apertado são mais importantes do que a aparência do painel.

Instalação em Drywall, Gesso e Tectos Falso

A instalação de um painel é simples quando a abertura foi preparada adequadamente e frustrante quando isso não acontece. A sequência abaixo é a que recomendamos às equipes de instalação.

1. Marque a abertura estrutural no desenho de instalação do próprio painel, depois corte ligeiramente dentro da linha e corte para caber.
2. Adicione molduras ou saliências ao redor da abertura para que a moldura tenha um substrato sólido e quadrado para fixar.
3. Coloque a moldura na abertura, verifique se está nivelada e nivelada e fixe-a com os parafusos fornecidos no espaçamento recomendado.
4. Para painéis ocultos, passe uma camada ou gesso sobre a borda frisada e deixe o acabamento curar antes de abrir a porta.
5. Ajuste a dobradiça e a trava para que a porta feche com pressão uniforme e teste a fechadura várias vezes.
6. Proteja o painel nas demais negociações e retire a película protetora somente na entrega.

Os painéis do teto merecem atenção extra, porque a gravidade atua contra a dobradiça e todas as travas estão sob carga. Folhas mais pesadas precisam de uma estrutura mais forte e, em muitos casos, de uma corrente de segurança.

Onde são usados painéis de acesso retangulares

A demanda vem de uma variedade surpreendentemente ampla de edifícios, e cada um tende a priorizar recursos diferentes.

• Instalações de saúde, onde a higiene, as superfícies limpas e o fecho fiável são essenciais.
• Hotéis onde os banheiros dos quartos precisam de painéis silenciosos e embutidos e salas de plantas precisam de aberturas de serviço maiores.
• Instalações HVAC, onde as portas de acesso aos dutos permitem troca de filtros, ajuste de amortecedores e limpeza.
• Escritórios comerciais e de varejo, onde vazios no teto escondem cabeamento, válvulas e controles.
• Blocos residenciais, onde risers e medidores necessitam de acesso para inspeção periódica.
• Plantas industriais, onde painéis de bitola mais pesada toleram aberturas frequentes.

Painel de acesso deslizante de alumínio aberto SA-AP320 SA-AP320 PAINEL DE ACESSO DE ALUMÍNIO ABERTO DESLIZANTE Ver Produto →

Em todos estes, vale a mesma regra: o painel deve ser especificado na fase de projeto, e não adicionado após a conclusão dos acabamentos.

Opções de fornecimento por atacado, MOQ e OEM

Para importadores e distribuidores, as questões comerciais costumam seguir as técnicas. As quantidades mínimas de pedido dependem do material, do acabamento e se o painel é de tamanho padrão ou personalizado; uma série de unidades galvanizadas padrão é naturalmente mais fácil de programar do que um pedido misto de cores com revestimento em pó em cinco tamanhos.

O controle de qualidade é a área onde uma visita à fábrica se paga. Solicite as etapas de inspeção, o plano de amostragem e o padrão de defeito por escrito antes de fazer o pedido, para que ambos os lados comparem com o mesmo documento na inspeção pré-embarque. Os compradores que desejam ter sua própria marca na caixa, no rótulo ou na própria folha devem aumentar os requisitos do OEM antecipadamente, porque as ferramentas, as chapas de impressão e a arte da embalagem aumentam o tempo de entrega.

Fabricamos em Deqing, Zhejiang, em uma fábrica de aproximadamente 30.000 metros quadrados, trabalhamos com um sistema de qualidade ISO 9001 e enviamos para mais de 90 países. Se o seu projeto precisar de um painel de acesso retangular que não esteja na faixa padrão, nossa equipe de engenharia geralmente pode adaptar uma estrutura existente em vez de começar a partir de uma folha em branco.

Obtendo a especificação certa na primeira vez

Um painel de acesso retangular custa muito pouco em comparação com os serviços que protege, mas é o componente mais frequentemente escolhido no último minuto. Dedicar uma hora na fase de projeto para confirmar o tamanho da abertura, o material, os requisitos acústicos ou de incêndio e os detalhes da instalação economizará muito mais do que no local. Se você não tiver certeza de qual painel se adapta a uma determinada parede ou compartimento, envie-nos o desenho e o requisito de desempenho - nós lhe diremos honestamente quais de nossas molduras cabem e quais não.
