Um escotilha de acesso é um painel, porta ou abertura embutido em pisos, tetos, paredes ou telhados que fornece entrada para espaços ocultos - como espaços para rastejar, vazios de sótão, perseguições mecânicas ou áreas de utilidades - sem a necessidade de demolir as estruturas circundantes. A escotilha de acesso correta economiza horas de trabalhos de manutenção dispendiosos e é legalmente exigida em muitos códigos de construção para sistemas mecânicos e elétricos ocultos. Este guia aborda todos os principais tipos, os padrões que os regem, como selecionar a escotilha correta para sua aplicação e as melhores práticas para instalação e manutenção.
As escotilhas de acesso servem como porta de entrada entre os espaços ocupados e a infraestrutura oculta. Válvulas de corte de encanamento, caixas de junção elétrica, dutos HVAC e pontos de inspeção estrutural dependem de escotilhas para manutenção de rotina. Sem eles, cada chamada de manutenção corre o risco de rasgar as superfícies acabadas – acrescentando custos de reparo que rapidamente excedem o preço original da incubação por um fator de cinco ou mais.
Além da conveniência, as escotilhas de acesso cumprem funções críticas de segurança e código:
Em edifícios comerciais, o não fornecimento de escotilhas de acesso compatíveis pode resultar em falhas nas inspeções, atrasos no projeto e multas substanciais – às vezes excedendo US$ 10.000 por violação em jurisdições com fiscalização rigorosa.
As escotilhas de acesso são categorizadas principalmente pelo local de montagem e pelos requisitos de desempenho desse ambiente. Compreender essas categorias é o ponto de partida para toda decisão de especificação.

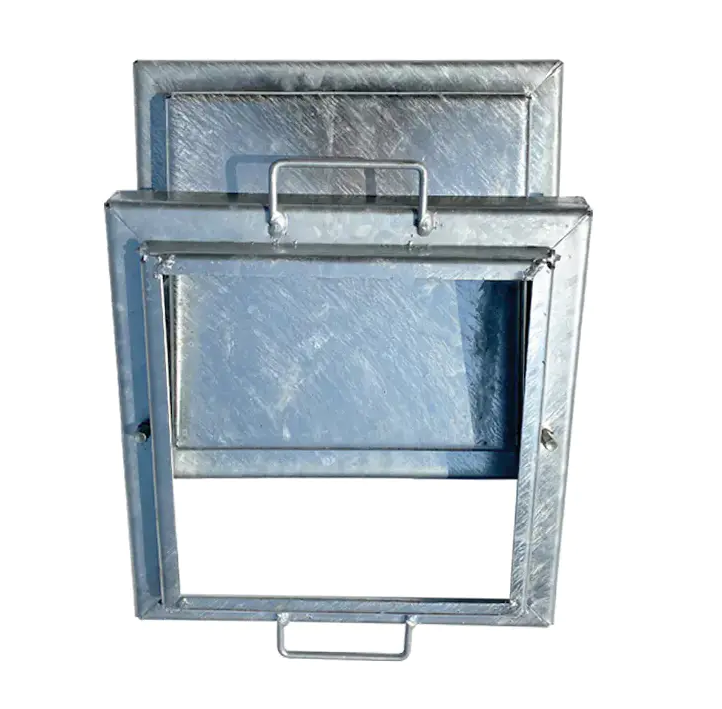

As escotilhas de piso são projetadas para suportar tráfego de pedestres e, em ambientes industriais, cargas de empilhadeiras. Eles são fabricados com tampas embutidas para que fiquem nivelados com a superfície circundante. Os materiais comuns da estrutura incluem aço galvanizado por imersão a quente (para áreas externas ou úmidas) e alumínio (para aplicações sensíveis ao peso). Uma escotilha de piso de folha única padrão para um edifício comercial normalmente mede 24 × 24 polegadas, embora tamanhos personalizados de até 96 × 96 polegadas estejam disponíveis para acesso a equipamentos grandes.

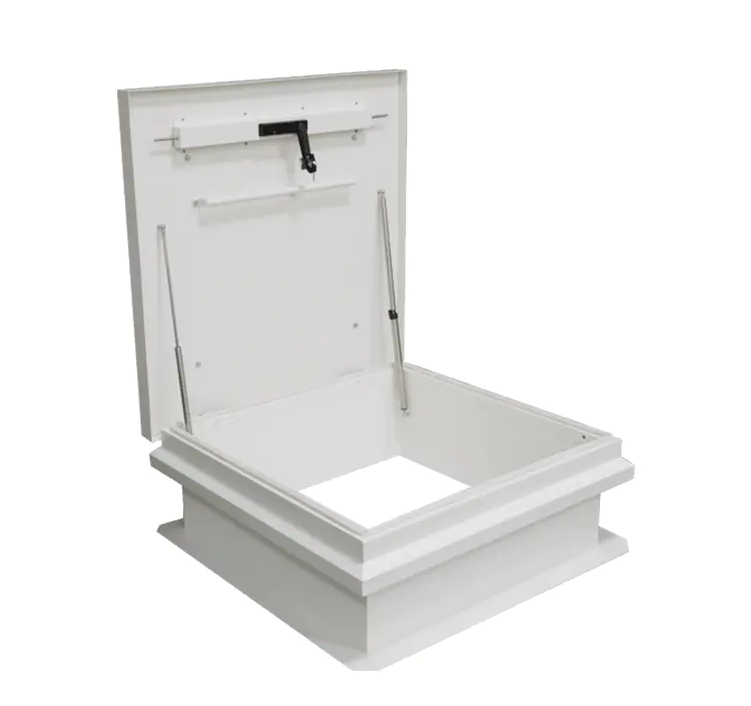

Escotilhas de telhado fornecem acesso seguro e à prova de intempéries aos telhados para manutenção de HVAC, manutenção de antenas e saída de emergência. Eles devem ser estanques, quebrados termicamente para evitar condensação e fortes o suficiente para resistir ao vento. ANSI/SPRI WH-1 é o padrão da indústria para resistência ao vento em escotilhas de telhado. Uma escotilha de teto bem especificada inclui um mecanismo auxiliar de mola de compressão – a maioria dos modelos mantém a porta aberta a 75° com um braço de retenção classificado para ventos de até 50 mph.
Esses painéis são usados para alcançar componentes ocultos de encanamento, eletricidade e HVAC em interiores residenciais e comerciais. As molduras de drywall permitem que o painel seja rebocado e pintado para combinar com a parede circundante, tornando-os quase invisíveis. Os tamanhos residenciais padrão incluem 12 x 12 pol., 14 x 14 pol. e 22 x 30 pol. (este último é o mínimo recomendado para entrada de pessoal pela maioria dos códigos).
As escotilhas resistentes ao fogo são testadas de acordo com os padrões UL 10B (pressão positiva) ou UL 10C (pressão neutra) e recebem classificações horárias - normalmente 1 hora ou 1,5 horas - de acordo com a montagem circundante. Eles incorporam vedações intumescentes que se expandem em temperaturas elevadas para evitar a propagação de fumaça e chamas. Instalar um painel não classificado em uma montagem com classificação contra incêndio é uma violação do código que pode anular a listagem inteira da montagem.
Usadas em edifícios com eficiência energética e aplicações em climas frios, essas escotilhas apresentam juntas perimetrais contínuas e núcleos de isolamento rígidos com valores R normalmente variando de R-5 a R-20. Em projetos de casas passivas ou líquidos zero, uma escotilha de sótão não isolada pode ser responsável por uma parcela desproporcional da perda total de calor – estudos mostram que uma única escotilha não isolada de 22 × 30 pol. pode perder tanto calor quanto uma seção de parede não isolada de 9 pés quadrados.
| Tipo | Localização Típica | Padrão Chave | Faixa de tamanho comum | Classificação de carga típica |
|---|---|---|---|---|
| Escotilha de piso | Plataformas de concreto/aço | ANSI A117.1, IBC | 24×24 pol. – 96×96 pol. | 300 – 2.500 libras |
| Escotilha de telhado | Telhados planos/baixa inclinação | ANSI/SPRI WH-1 | 24×36 pol. – 36×60 pol. | Elevação do vento avaliada |
| Painel de parede/teto | Drywall / gesso | IBC 1209 | 6×6 pol. – 48×48 pol. | N/A (não estrutural) |
| Escotilha com classificação de fogo | Conjuntos resistentes ao fogo | UL 10B/UL 10C | 12×12 pol. – 36×36 pol. | Classificação de 1 hora / 1,5 horas |
| Escotilha Isolada | Sótão/espaços frios | IECC, ASHRAE 90.1 | 22×30 pol. – 30×54 pol. | R-5 a R-20 |
Escolher a escotilha errada leva a violações de código, falhas prematuras ou acesso inadequado. Avalie os seguintes fatores antes de especificar qualquer produto.
As escotilhas de piso em áreas de pedestres precisam de uma capacidade de carga móvel mínima de 300 lb. As áreas veiculares exigem escotilhas classificadas para carregamento em rodovia H-20 (até 32.000 lb por eixo). Sempre especifique a classe de carga antes do tamanho, pois a profundidade da estrutura estrutural muda significativamente entre as classificações.
A escolha do material depende do ambiente de exposição:
Para acesso de pessoal, a abertura livre (não o diâmetro externo da estrutura) deve ter pelo menos 22 × 30 pol. de acordo com o IBC e a maioria dos códigos jurisdicionais. O acesso ao equipamento precisa ser dimensionado em torno do maior componente que deve passar — adicione um mínimo de 4 pol. de espaço livre em todos os lados do envelope do equipamento. Meça a abertura aproximada com cuidado; os flanges da estrutura normalmente adicionam 2–4 pol. por lado ao tamanho nominal da hachura.
As escotilhas de acesso em áreas públicas ou semipúblicas devem possuir hardware resistente a violações. As opções incluem fechaduras de cilindro com chave, fechaduras com mola e ferrolhos de cadeado. Em infraestruturas críticas (tratamento de água, subestações de energia), as escotilhas incorporam frequentemente mecanismos de bloqueio duplo e bordas anti-arrombamento. Para escotilhas de telhado sujeitas a requisitos de saída, as ferragens antipânico que abrem por dentro sem chave são obrigatórias de acordo com a Seção 1010 do IBC.
Em edifícios condicionados, uma escotilha não isolada representa uma penalidade direta de energia. Para conformidade com a ASHRAE 90.1-2022, as escotilhas do sótão e do espaço de rastejamento nas Zonas Climáticas 3–8 devem atender aos valores mínimos de isolamento que agora correspondem à montagem circundante. Escotilhas com classificação acústica — com classificações STC entre 35 e 52 — são especificadas para estúdios de gravação, instalações médicas e salas de servidores onde o isolamento acústico é crítico.
Mesmo uma escotilha bem especificada falhará prematuramente ou criará riscos à segurança se instalada incorretamente. Siga estas diretrizes para obter um desempenho confiável a longo prazo.
A abertura áspera deve ser quadrada e aprumada com precisão de 1/8 pol. acima de 4 pés. Os meios-fios de concreto para escotilhas de piso devem curar por um mínimo de 28 dias antes de a estrutura ser fixada, ou usar argamassa sem encolhimento para preencher as lacunas. Para escotilhas de telhado, a altura do meio-fio deve ser de no mínimo 8 pol. acima da superfície acabada do telhado, de acordo com as diretrizes da NRCA, para evitar a entrada de água.
Umchor bolts or weld plates must be sized to transfer the design loads into the surrounding structure. A common error is anchoring floor hatch frames to non-structural topping slabs rather than the structural slab beneath — this can result in frame settlement or rotation under load. For masonry applications, use stainless steel or hot-dipped galvanized anchors to prevent galvanic corrosion at the connection point.
A causa mais frequente de vazamentos nas escotilhas é a integração inadequada com a membrana do telhado, e não uma escotilha defeituosa. A membrana deve cobrir o meio-fio de acordo com os requisitos do fabricante do telhado - normalmente uma perna vertical mínima de 6 pol. Aplique fita adesiva em todos os cantos e costuras. Nunca confie apenas na calafetagem para vedar a junta do meio-fio ao convés.
Após a instalação, teste todos os componentes operacionais:
As escotilhas de acesso são frequentemente ignoradas durante a manutenção de rotina do edifício, o que leva a dobradiças emperradas, estruturas corroídas e juntas comprometidas – tudo descoberto no pior momento possível. Um programa de inspeção estruturado evita falhas emergenciais.
Substitua uma escotilha quando: a estrutura apresentar corrosão total ou deformação estrutural; a porta não fecha mais nivelada após o ajuste do hardware; a etiqueta de classificação contra incêndio está ausente ou ilegível (o conjunto perde sua listagem UL); ou a escotilha é anterior aos requisitos atuais do código para sua ocupação. O custo de substituição de uma escotilha comercial padrão – normalmente entre US$ 200 e US$ 1.500, dependendo do tipo e tamanho – é muito menor do que a exposição à responsabilidade de uma unidade não conforme ou com falha.
Empreiteiros experientes e gerentes de instalações ainda encontram os mesmos erros recorrentes. Conhecê-los antecipadamente evita retrabalhos dispendiosos.
Na construção residencial, os locais de escotilha mais críticos são o sótão (mínimo de 22 × 30 pol. de abertura livre de acordo com IRC R807.1), espaço para rastejar (mínimo de 18 × 24 pol. de acordo com IRC R408.4) e painéis de acesso ao banheiro ou cozinha atrás das válvulas de encanamento. As escotilhas de sótão isoladas com um valor R correspondente ao isolamento circundante reduzem a perda de calor e são cada vez mais exigidas pelos códigos de energia nas Zonas Climáticas 4 e superiores.
Edifícios maiores dependem de uma matriz coordenada de escotilhas planejadas durante a fase de projeto. Os engenheiros mecânicos normalmente especificam locais de hachura em plantas de teto e plantas baixas refletidas como parte dos documentos do contrato. Um hospital de médio porte, por exemplo, pode conter mais de 200 painéis de acesso individuais que atendem sistemas de encanamento, gases medicinais, elétricos e HVAC – cada um selecionado para atender aos requisitos de desempenho da montagem ao seu redor.
Estações de tratamento de águas residuais, estações de energia e túneis usam escotilhas de piso reforçadas construídas para suportar tráfego constante de pedestres, exposição a produtos químicos e, ocasionalmente, cargas veiculares. Canais de drenagem embutidos ao redor da estrutura evitam a infiltração de água. Em cenários de entrada em espaço confinado (CSE) regulamentados pela OSHA 1910.146, as dimensões da abertura da escotilha e a geometria de abordagem devem acomodar a entrada com EPI completo, incluindo aparelho respiratório autônomo.
