Painéis de acesso Drywall: tipos, tamanhos, instalação e erros comuns

Painéis de acesso em drywall são portas embutidas instaladas em paredes ou tetos de gesso para fornecer acesso de manutenção oculto a válvulas de encanamento, caixas de junção elétrica e controles de HVAC. Especificar o painel errado para o substrato ou ambiente é a causa mais comum de retrabalho em instalações comerciais - uma incrustação que incha em um banheiro úmido, uma moldura que se distorce em uma abertura áspera de grandes dimensões ou uma montagem resistente ao fogo penetrada por um painel padrão são todos erros de especificação que exigem a remoção completa da moldura para serem corrigidos. Este guia aborda como escolher, instalar e finalizar painéis de acesso de drywall corretamente na primeira vez.

O que são Painéis de acesso para drywall e onde eles são usados?

A painel de acesso ao drywall - também chamado de porta de acesso ao drywall ou escotilha de inspeção - é um conjunto pré-fabricado de estrutura e porta projetado para ficar nivelado com uma superfície acabada de placa de gesso. A face da porta carrega uma placa de gesso, PVC ou cimento que combina com a parede circundante, para que o painel possa ser pintado para se tornar efetivamente invisível após a instalação.

Na construção comercial, os códigos de construção na maioria dos mercados exigem pontos de acesso sempre que a infra-estrutura de serviços esteja escondida atrás de superfícies acabadas. Em projetos residenciais e hoteleiros, aparecem nas paredes dos banheiros atrás das válvulas de chuveiro, acima dos tetos falsos e nas paredes das cozinhas atrás das válvulas isolantes. O desafio não é instalar um – é selecionar o tipo de painel correto para a superfície e ambiente específicos antes do acabamento do drywall.

Tipos de painéis de acesso Drywall : Escolha por ambiente, não apenas por tamanho

A maneira mais útil de escolher entre tipos de painéis de acesso de drywall depende do ambiente de instalação e dos requisitos de acabamento — e não apenas do tamanho. O material de incrustação e o design da estrutura determinam se o painel funciona ao longo de anos de uso ou falha em meses.

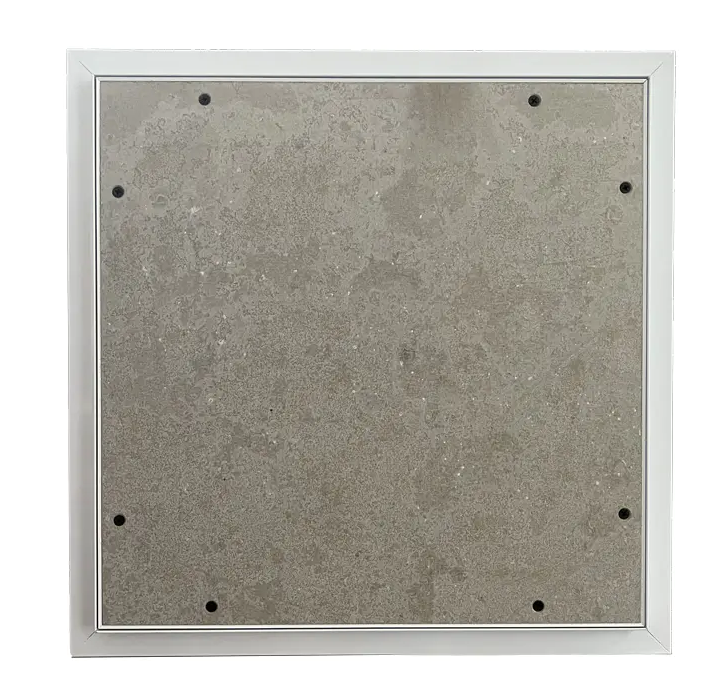

Painel de embutimento de gesso padrão - aplicações em interiores secos

O tipo mais amplamente especificado para escritórios comerciais, corredores de hotéis e paredes residenciais em ambientes secos. O embutimento da placa de gesso é colado à face da porta e pintado junto com a parede circundante - nenhuma moldura visível, nenhuma ferragem na face e uma folga de 1–2 mm entre a porta e a moldura é o único sinal de que o painel existe. Uma trava de pressão oculta ou trava com chave de came mantém a porta fechada sem qualquer mecanismo de trava visível. Disponível em espessuras de embutimento de 9 mm, 12 mm, 12,5 mm e 15 mm para combinar com perfis de drywall padrão.

Painel embutido resistente à umidade – Banheiros e áreas úmidas

A placa de gesso padrão incha, racha e delamina na face da porta meses após a instalação em ambientes úmidos. Banheiros, cozinhas comerciais, lavanderias e qualquer parede adjacente a áreas úmidas exigem uma incrustação de gesso resistente à umidade – a mesma especificação que se aplica ao drywall circundante. A estrutura de alumínio é inerentemente resistente à corrosão; as ferragens devem ser confirmadas como aço inoxidável para evitar o enrijecimento da dobradiça em condições de umidade persistente. Painéis com estrutura de alumínio da Shunshi com incrustações resistentes à umidade, como o SA-AP337 , use uma placa de cimento compatível com sistemas adesivos para azulejos para aplicações em paredes úmidas de azulejos.

Painel embutido de PVC — Ambientes de alta umidade e sem pintura

Onde a superfície da parede circundante não for pintada – cozinhas comerciais com paredes revestidas de azulejos ou seladas, salas de plantas de piscina ou ambientes de serviços de alimentação – uma placa de PVC embutida é a especificação correta. A superfície de PVC com acabamento de fábrica não requer pintura após a instalação, economizando tempo de acabamento em projetos onde os cronogramas de pintura são reduzidos. Os painéis embutidos de PVC não são adequados para montagens resistentes ao fogo.

Painel com moldura frisada - paredes rebocadas ou desnatadas

Onde o acabamento da parede é de gesso ou revestimento superficial em vez de drywall pintado, um painel de moldura com cercadura ou perfurado permite que o gesso se encaixe no flange da moldura em vez de ficar sobre ele. O resultado é uma moldura totalmente oculta após o reboco – apenas a folha da porta fica visível. Esta é a especificação padrão para painéis de acesso em edifícios comerciais mais antigos que estão sendo reformados, onde o acabamento circundante é de gesso e um painel de flange plano padrão criaria um degrau visível na borda da moldura.

Painel de acesso de drywall resistente ao fogo – Conjuntos de parede e teto classificados

Onde um porta de acesso ao drywall penetra em uma montagem de parede ou teto com classificação de fogo, o painel deve ter uma classificação de fogo correspondente, testada e certificada para a construção de montagem específica. As classificações comuns são 30, 60, 90 e 120 minutos. Instalar um painel padrão em uma montagem classificada é uma violação do código que será sinalizada na inspeção – e remediá-la após a conclusão da parede significa a remoção e substituição completa da estrutura. Confirme os requisitos de classificação contra incêndio com o engenheiro do projeto antes de fazer o pedido.

Painel de Segurança — Acesso restrito por chave em áreas públicas

Em hotéis, hospitais, escolas e escritórios comerciais onde o painel é instalado em área de acesso público, uma fechadura com chave restringe o acesso apenas ao pessoal autorizado. Um painel padrão com trava ou chave de fenda em um corredor público não oferece proteção significativa contra abertura não autorizada. Painéis com estrutura de aço e travas com chave de came – como o SS-AP210 — fornecem a combinação correta de acabamento nivelado pintável e acesso restrito por chave para esses ambientes. Para obter mais detalhes sobre os mecanismos de bloqueio e quando cada um se aplica, consulte o painel de acesso em aço com guia de bloqueio com chave .

Tamanhos dos painéis de acesso ao drywall: como escolher antes de cortar

Painel de acesso para drywall aplicações está disponível em tamanhos padrão de 150×150mm até 600 × 600 milímetros. O tamanho correto é determinado pela tarefa de manutenção atrás do painel – não pelo espaço disponível na parede. Um painel deve ser grande o suficiente para que uma mão e uma ferramenta operem o componente atrás dele, e não apenas grande o suficiente para vê-lo.

300 × 300 mm é o tamanho mais pedido em aplicações comerciais de drywall. Em projetos de vários andares, a padronização em um tamanho sempre que a tarefa de manutenção permitir reduz o custo por unidade, simplifica o pacote de envio e dá às equipes de instalações um único SKU de reposição para estoque. Para obter uma análise detalhada da lógica de seleção de tamanho em diferentes aplicativos, consulte o guia de tamanhos de painel de acesso .

Instalação do painel de acesso drywall : As etapas que determinam o resultado

Correto painel de acesso ao drywall installation leva de 30 a 60 minutos para as etapas mecânicas. O processo de acabamento acrescenta meio dia, uma vez incluído o tempo de secagem. Três decisões tomadas durante a instalação determinam se o resultado é invisível ou visivelmente desnivelado.

1. Localize a moldura antes de marcar a abertura. Use um localizador de vigas para confirmar as posições das vigas antes de decidir onde posicionar o painel. A abertura áspera deve ficar entre os pinos. Se o ponto de acesso da utilidade ficar diretamente atrás de uma viga, o painel deverá ser ligeiramente reposicionado - nunca corte um membro estrutural. Onde a abertura fica entre vigas ou vigas sem moldura nas laterais, instale tábuas entre as vigas antes de cortar para dar à estrutura pontos de ancoragem sólidos.
2. Corte na dimensão interna da moldura. A abertura aproximada no drywall corresponde à abertura interna da estrutura – não ao tamanho nominal do painel. O flange da estrutura se sobrepõe à borda cortada em 20–25 mm de cada lado. Cortar no tamanho nominal do painel produz um furo muito grande para o flange cobrir de forma limpa. Sempre confirme a dimensão de abertura aproximada necessária na folha de dados do produto para o painel específico que está sendo instalado.
3. Prenda a moldura com parafusos, não com adesivo. Os painéis de acesso comerciais para drywall são fixados com parafusos para drywall através de furos pré-perfurados no flange da estrutura na estrutura circundante - não com adesivo. A ligação adesiva é insuficiente para um painel que será aberto e fechado repetidamente sob cargas de manutenção. Não aperte demais os parafusos: as molduras de alumínio e aço leve distorcem sob pressão excessiva dos parafusos, fazendo com que a porta emperre.
4. Teste o alinhamento da porta antes de terminar. Depois que a moldura estiver fixada, feche a porta e verifique o alinhamento nivelado em todos os quatro lados antes de aplicar qualquer composto de junta. Este é o último ponto em que a posição do quadro pode ser ajustada. Em painéis com dobradiça ajustável, defina o alinhamento agora – a correção do desalinhamento após o acabamento requer a remoção completa da moldura.
5. Aplique o composto para juntas em duas camadas finas de penas. Peneire cada camada 100–150 mm além do flange da estrutura. Uma camada espessa cria uma crista visível na borda emplumada. Lixe entre as demãos, aplique primer e pinte a incrustação junto com a parede circundante. Mascare a lacuna entre a porta e a face da trava antes de pintar para evitar que a tinta feche a porta ou entre no mecanismo da trava.

Para instalações no teto, é altamente recomendável que uma segunda pessoa apoie o painel durante a inserção da moldura para qualquer painel de 300 × 300 mm e superior. Em painéis maiores que 400 × 400 mm instalados acima, confirme se é necessário um gancho de segurança ou cabo de retenção para evitar que a porta caia totalmente aberta quando acessada por baixo.

Erros comuns de especificação e como evitá-los

• Embutimento padrão em área úmida. Resulta em inchaço do embutimento, delaminação e emperramento da porta em poucos meses. Especifique placas de cimento ou resistentes à umidade para qualquer banheiro, cozinha ou ambiente úmido desde o estágio do pedido - não como uma substituição no local.
• Incompatibilidade de espessura do embutimento. Uma incrustação de 12 mm em uma parede de drywall de 15 mm fica visivelmente embutida. Confirme a espessura da placa de parede no local antes de fazer o pedido. O embutimento na face da porta deve corresponder exatamente à espessura da placa circundante para obter um resultado nivelado após a pintura.
• Painel padrão em uma montagem resistente ao fogo. Uma violação de código que será sinalizada na inspeção. Confirme os requisitos de classificação contra incêndio antes de fazer o pedido – não depois que o painel for instalado e a primeira inspeção falhar.
• Corte no tamanho nominal em vez da dimensão interna da estrutura. Produz uma abertura áspera muito grande para ser coberta pelo flange. Sempre confirme a dimensão de abertura aproximada necessária na folha de dados do produto.
• Pintando a lacuna da porta ao batente. Fecha a porta. Mascare a lacuna antes de pintar e remova a fita adesiva antes que a tinta seque.

Perguntas frequentes

Qual é a diferença entre um painel de acesso drywall e um painel de acesso padrão?

A painel de acesso ao drywall foi projetado especificamente para instalação em superfícies de placa de gesso (drywall) - a porta carrega uma incrustação de gesso, PVC ou placa de cimento que pode ser pintada ou revestida com azulejos para combinar com o acabamento circundante. Um painel de acesso padrão pode usar uma porta de metal simples que permanece visível após a instalação. A distinção é importante para ambientes sensíveis ao acabamento, onde o painel deve ficar invisível após a conclusão.

Os painéis de acesso de drywall podem ser instalados em tetos?

Sim. Painéis de acesso em drywall são instalados em paredes e tetos. Para instalações no teto, a estrutura deve ser ancorada em uma estrutura sólida – diretamente nas vigas ou em placas encaixadas entre elas. Em painéis de 300 × 300 mm e superiores instalados no alto, confirme se um gancho de segurança ou cabo de retenção é especificado para evitar que a porta caia totalmente aberta quando acessada por baixo. Recomenda-se um segundo instalador para apoiar o painel durante a inserção da moldura para todas as instalações no teto acima de 300 × 300 mm.

Como escolho entre um painel de acesso para drywall de aço e alumínio?

Painéis de aço são a especificação correta para montagens resistentes ao fogo e aplicações de alto tráfego que exigem rigidez máxima da estrutura. Os painéis de alumínio são mais leves, inerentemente resistentes à corrosão e a escolha preferida para instalações em tetos, paredes de banheiros e ambientes costeiros ou úmidos onde o aço exigiria proteção adicional de superfície. Para a maioria das aplicações em paredes e tetos internos na construção comercial, o alumínio é a especificação mais prática. Veja o completo guia de seleção de painel de acesso de alumínio para uma comparação detalhada por cenário de aplicação.

Que tipo de trava devo especificar para um painel de acesso de drywall em uma área pública?

Uma trava de came com chave é a especificação correta para qualquer porta de acesso ao drywall instalado em um corredor de acesso público, quarto de hotel, enfermaria de hospital ou corredor de escola. Uma trava de pressão para abrir ou uma trava com chave de fenda não restringe o acesso e é apropriada apenas em áreas somente de manutenção, onde todos os ocupantes do edifício estão autorizados a abrir o painel. O tipo de trava deve ser confirmado no estágio de especificação – a mudança de uma trava de encaixe para uma trava de came após o pedido requer um novo painel, não uma troca de hardware.

Quanto tempo leva a instalação do painel de acesso em drywall?

A instalação mecânica – marcação, corte, montagem e fixação da moldura – leva de 30 a 60 minutos para um painel de parede padrão. O processo de acabamento (duas camadas de composto de junta, secagem, lixamento, primer e pintura) adiciona meio dia, uma vez levado em consideração o tempo de secagem. As instalações de teto com nogging adicionam 30 a 45 minutos ao estágio de preparação estrutural. Instalações em áreas úmidas com portas de azulejos requerem 24 a 48 horas após o revestimento para que o adesivo e a argamassa curem antes que a porta esteja totalmente funcional.
