Um painel de acesso de drywall é uma porta removível ou articulada instalada nivelada em uma parede ou teto de gesso, fornecendo uma abertura útil para alcançar fechamentos de encanamento, caixas de junção elétrica, amortecedores HVAC ou componentes estruturais sem cortar o drywall acabado a cada vez. Escolher o tipo de painel correto e instalá-lo corretamente na primeira vez economiza horas de trabalho de reparo e evita danos dispendiosos ao drywall em cada chamada de serviço futura.
De acordo com estimativas da indústria, um produto mal colocado ou de tamanho errado painel de acesso adiciona uma média de 2 a 4 horas de trabalho de remediação por visita de serviço. Este guia cobre todas as categorias principais de painéis, regras críticas de dimensionamento e enquadramento e um passo a passo completo de instalação para que empreiteiros e DIYers possam acertar uma vez.
Compreender qual tipo de painel se adapta ao seu projeto é a decisão mais importante. A escolha errada leva a lacunas, ruídos, falhas de código ou painéis que simplesmente não podem ser abertos em espaços apertados.
Estes são os painéis residenciais mais comuns. Uma moldura de metal ou plástico com um flange de drywall é colocada em uma abertura áspera emoldurada, e a própria porta aceita uma incrustação de drywall para que o painel se misture perfeitamente com a parede circundante. Os tamanhos típicos variam de 6×6 polegadas a 24×24 polegadas. São mais adequados para paredes e tetos pintados após a instalação, produzindo um acabamento quase invisível.
Os painéis embutidos têm uma porta sólida de metal ou plástico que fica exatamente nivelada com a superfície da parede. Uma trava de chave de fenda de um quarto de volta mantém a porta fechada. Estes são comuns em edifícios comerciais, salas de serviço e espaços mecânicos onde um acabamento invisível é menos importante do que uma entrada rápida e acessível por ferramentas. Os tamanhos comerciais padrão incluem 12×12, 14×14 e 16×16 polegadas , embora tamanhos personalizados estejam amplamente disponíveis.
Exigido pelo código sempre que uma abertura de acesso penetra em uma parede ou teto resistente ao fogo – por exemplo, uma parede de corredor com capacidade de 1 ou 2 horas em um edifício multifamiliar ou estrutura comercial. Esses painéis possuem uma listagem UL (como UL 10B ou UL 10C) e normalmente usam construção em aço de calibre 20 ou mais pesado com vedações intumescentes. Usar um painel não classificado em uma montagem com classificação contra incêndio é uma violação do código que pode resultar em falhas nas inspeções e exposição a responsabilidades.
Usado em paredes externas, escotilhas de sótão e tetos de espaços onde o desempenho térmico é importante. Um núcleo isolado (geralmente poliisocianurato rígido ou espuma EPS) é colado ao painel da porta. Painéis isolados de qualidade atingem valores R entre R-10 e R-20 , ajudando a manter a integridade da envolvente do edifício. Procure painéis com vedação contínua em todo o perímetro para evitar infiltração de ar.
Projetado para acabamentos de gesso folheado ou skim-coat em vez de drywall colado. A moldura possui uma perna de retorno mais larga que funciona como uma betonilha de gesso. Após o reboco, apenas uma linha fina revela o perímetro do painel. São a escolha correta para projetos de renovação histórica que utilizam sistemas de gesso úmido.
Em algumas aplicações – especialmente acima de tetos falsos ou em estruturas mecânicas – é preferível um painel completamente removível sem dobradiça. Esses painéis são presos ou encaixados por fricção em uma estrutura e podem ser totalmente levantados, permitindo a passagem de grandes equipamentos ou tubos pela abertura. Eles são comuns na construção industrial e hoteleira.
Para painéis em áreas de acesso público contendo painéis elétricos, cortes de gás ou controles sensíveis, um cilindro de fechadura com chave ou ferrolho de cadeado é integrado na porta. A maioria dos códigos de construção exige painéis de bloqueio para gabinetes elétricos acessíveis ao público. As opções de fechadura de cilindro incluem núcleos intercambiáveis com chave padrão ou Best/Falcon para sistemas de chave mestra.
O tamanho correto da abertura aproximada e a moldura sólida não são negociáveis. Um painel que fica em uma moldura subdimensionada ou fora do quadrado nunca fechará ou vedará adequadamente.
A abertura de acesso deve ser grande o suficiente para que o braço de uma pessoa – ou idealmente a parte superior do corpo de uma pessoa – alcance o componente utilizável mais profundo. Como regra prática:
Verifique sempre as alterações do código local, pois algumas jurisdições exigem dimensões mínimas maiores.
A abertura bruta deve ser emoldurada com travessas duplas e placas de soleira se cair entre dois pinos, ou com pinos de avaria e bloqueio se interromper um único vão de pinos. A abertura aproximada deve ser ¼ polegada a ½ polegada maior do que a dimensão de abertura aproximada listada do painel em cada lado para permitir ajuste de nível e prumo. Use um nível e um esquadro em cada membro da estrutura - uma estrutura de painel instalada fora do prumo em até 1/8 de polegada irá emperrar no fechamento.
A moldura central padrão de 16 polegadas acomoda painéis de até 14 polegadas de largura sem moldura adicional. Para enquadramento central de 24 polegadas, painéis de até 22 polegadas de largura cabem em um único compartimento. Qualquer painel mais largo que um único compartimento requer membros de estrutura duplos em cada lado para manter a integridade estrutural da parede.
Reunir tudo antes de começar evita idas à loja de ferragens no meio do trabalho e mantém o trabalho em andamento com eficiência.
| Categoria | Artigo | Notas |
|---|---|---|
| Ferramentas de corte | Serra multiferramenta oscilante ou serra para drywall | A ferramenta oscilante proporciona cortes mais limpos perto da moldura |
| Medindo | Fita métrica, esquadro, nível | Nível de 4 pés para painéis de parede; nível de torpedo para teto |
| Fixação | Parafusos para drywall (1-5/8" para drywall de ½"), furadeira/chave de fenda | Use parafusos de rosca fina para estruturas de metal |
| Acabamento | Composto de junta, fita de malha, cordão de canto | Somente para painéis com flange de talão |
| Segurança | Segurança glasses, dust mask (N95), gloves | Necessário ao cortar gesso |
| Hardware do painel | Painel de acesso (tipo e tamanho corretos) | Verifique a listagem UL se a parede for resistente ao fogo |

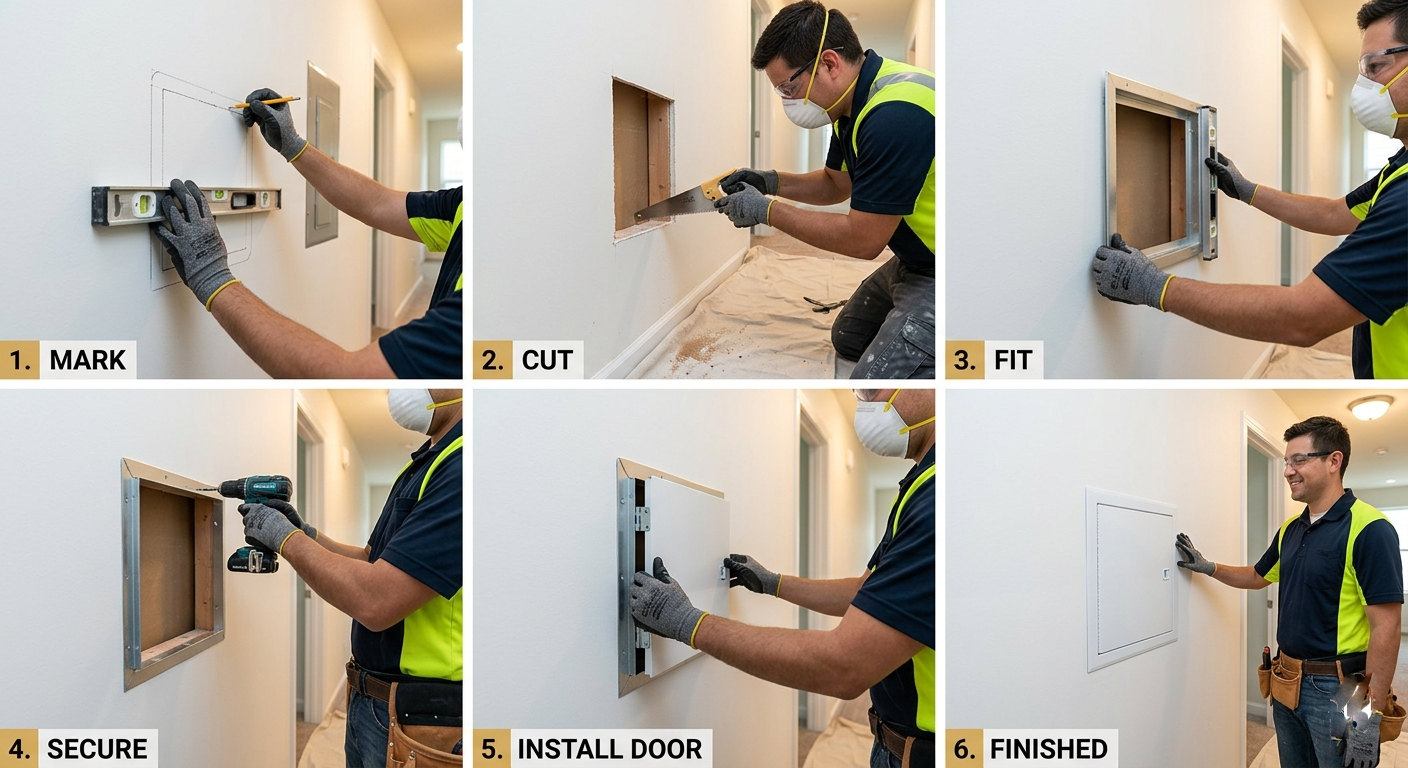

Siga estas etapas em sequência. Pular adiante – especialmente no layout e no enquadramento – é a principal causa de painéis desalinhados e chamadas de retorno de chamada.
Use um localizador de pinos e um testador de tensão sem contato para confirmar que não há fios, tubos ou dutos energizados passando pela zona de corte planejada. Marque o centro do componente alvo e, em seguida, defina as dimensões aproximadas da abertura com um lápis e um esquadro. Verifique as medidas duas vezes antes de cortar. Cortar fios energizados ou linhas de fornecimento de cobre é perigoso e caro.
Se a abertura cair dentro de um compartimento de vigas existente, corte primeiro o drywall nesse compartimento (você o substituirá pelo painel). Instale bloqueio horizontal - normalmente madeira 2 × 4 - na parte superior e inferior da abertura pretendida, pregado ou aparafusado entre os pinos de flanco. Se o painel abranger mais de um compartimento de pinos, adicione um pino principal e um pino de corte em cada lado e instale cabeçalhos duplos na parte superior e inferior. Todos os membros da estrutura devem estar nivelados com a face das vigas existentes para que a moldura do painel fique plana.
Marque o drywall ao longo das linhas de layout com uma faca e, em seguida, corte com uma serra ou ferramenta oscilante. Mantenha a lâmina firmemente contra a estrutura para produzir uma borda limpa e apoiada. Remova a peça cortada. Se a borda do drywall ao longo das laterais da abertura não tiver suporte (nenhuma viga atrás dela), adicione um bloco de apoio de 2×4 para dar à moldura do painel algo para fixar.
Deslize a moldura do painel na abertura. Para painéis com flange de cordão, o flange se sobreporá à face do drywall em ¾ polegada em todos os lados. Verifique o nível e o prumo da estrutura - ajuste os calços, se necessário. Fixe a estrutura através dos orifícios pré-perfurados na estrutura usando os parafusos fornecidos ou Parafusos para drywall de 1-5/8 polegadas em intervalos máximos de 8 polegadas . Não aperte demais os parafusos nas molduras de plástico, pois isso curvará a moldura e impedirá que a porta feche nivelada.
Aplique uma camada fina de composto de junta multiuso sobre o flange do cordão, incorporando fita de malha em cada canto. Peneire o composto 6–8 polegadas além da borda do flange para uma transição invisível. Aplicar uma segunda demão após a primeira secar completamente (normalmente 24 horas). Lixe levemente com grão 120 antes de aplicar o primer. Três camadas finas sempre produzem um resultado mais liso do que uma camada espessa.
Prepare o drywall acabado e a área do flange com um primer PVA para drywall antes de pintar. Para painéis com porta de inserção de drywall, corte um pedaço de drywall de ½ polegada para caber no recesso da moldura da porta, prenda-o com os clipes ou adesivo fornecidos e faça o acabamento da face da inserção para combinar com a parede. Pendure a porta nas dobradiças ou coloque-a na moldura e teste a trava para ver se funciona bem. A face da porta deve ficar a 1/16 de polegada da superfície da parede circundante — qualquer lacuna a mais é visível e indica um erro de estrutura ou instalação.
A instalação de um painel de acesso resistente ao fogo envolve etapas extras além da instalação padrão. O não cumprimento exato das instruções de instalação da UL anula a listagem e a classificação contra incêndio de todo o conjunto da parede.
A maioria das jurisdições segue a Seção 716 do IBC para painéis de acesso com classificação de incêndio. Sempre confirme com a autoridade competente (AHJ) antes de instalar em um conjunto classificado.
| Erro | Consequência | Prevenção |
|---|---|---|
| Abertura áspera cortada muito grande | A moldura do painel não possui suporte; flexiona e falha | Meça as especificações RO do painel com precisão; adicionar bloqueio se houver corte excessivo |
| Estrutura instalada fora do prumo | Portas presas ou lacunas de um lado | Verifique o nível/prumo antes de cada parafuso; calçar conforme necessário |
| Usando painel não classificado em parede resistente ao fogo | Violação do código; inspeção falhada | Identifique a classificação de montagem na parede antes de solicitar o painel |
| Apertar demais os parafusos da estrutura de plástico | Arcos de moldura; a porta não fecha completamente | Aperte à mão até ficar confortável; sem força motriz em plástico |
| Acabamento compound over moving parts | Dobradiça ou trava pintada fechada | Mascare a abertura da porta com fita adesiva durante o acabamento |
| Bloqueio inadequado para painéis de teto | Quedas do painel; fixadores são retirados do drywall | Todos os quatro lados da abertura do teto devem suportar a moldura |
Ambos os materiais funcionam bem na aplicação certa. A decisão se resume aos requisitos de carga, ambiente e qualidade de acabamento.
As estruturas de aço são o padrão profissional para aplicações comerciais, resistentes ao fogo e de alto tráfego. O aço laminado a frio de calibre 16 suporta impactos acidentais sem flexionar. Os acabamentos galvanizados ou com revestimento em pó resistem à corrosão em ambientes úmidos, como atrás de paredes de chuveiros ou em salas mecânicas. As estruturas metálicas também aceitam âncoras de drywall de forma mais confiável se o desalinhamento da estrutura exigir um ponto de ancoragem.
Os painéis de plástico ABS são mais leves, mais baratos e não enferrujam, o que os torna adequados para aplicações residenciais de alta umidade, como banheiros e lavanderias. Eles não são adequados para montagens resistentes ao fogo ou tetos maiores que 12×12 polegadas devido à menor rigidez estrutural. As molduras de plástico são mais fáceis de instalar por uma só pessoa porque pesam significativamente menos do que os painéis de aço equivalentes.
As instalações no teto seguem as mesmas etapas básicas dos painéis de parede, mas apresentam desafios únicos: a gravidade trabalha contra você e o painel deve suportar seu próprio peso de forma confiável ao longo de décadas.
Um painel de acesso de drywall instalado corretamente requer manutenção mínima, mas uma rápida verificação anual evita que pequenos problemas se tornem problemas caros.
| Aplicação | Tipo de painel recomendado | Especificação principal |
|---|---|---|
| Encanamento de banheiro residencial | Incrustação de drywall com flange ou painel embutido em ABS | Mínimo 12×12"; estrutura resistente à umidade |
| Caixa de junção elétrica (residencial) | Flange de talão ou painel embutido | Mínimo 14×14"; Compatível com NEC 314.29 |
| Parede de corredor resistente ao fogo (comercial) | Painel de aço resistente ao fogo listado pela UL | Corresponder à classificação horária de montagem da parede; Calibre 20 mín. |
| Parede externa / escotilha de sótão | Painel de acesso isolado ou escotilha | Mínimo R-10; vedação de junta contínua |
| Área de serviço público | Painel de aço com trava | Cilindro de chave ou ferrolho de cadeado; Calibre 16 mín. |
| Parede de gesso folheado | Painel de parada de gesso (entrada de lama) | Quadro de flange largo; compatível com sistema de gesso |
| Sala mecânica industrial | Painel removível com moldura de clipe | Capacidade de remoção total; aço de alto calibre |
